水质在线监测系统作用—监测工业废水排放口水质，确保工业废水排放符合标准

更新时间：2025-12-26 点击次数：38

【型号推荐：TH-GSZ05，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】水质在线监测系统作用—监测工业废水排放口水质，确保工业废水排放符合标准水质在线监测系统是一套以在线自动分析仪器为核心，运用现代传感技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通信网络，组成的综合性在线自动监测体系。涵盖常规五参传感器(pH、溶解氧、电导率、浊度、温度)及COD、氨氮、叶绿素等专项参数传感器。这些传感器采用高精度技术，如pH传感器通过氢离子玻璃电极与参比电极组成原电池测量电位差，溶解氧传感器基于荧光猝熄原理检测氧分子浓度。通过自吸水泵抽取水样，确保水样的代表性和连续性。采水方式包括直取式和浮筒式，直取式适用于水位变化小的环境，浮筒式则适用于水位变化较大的环境。对水样进行过滤、调节等处理，以满足不同参数检测的需求。例如，常规五参可直接分析，无需复杂处理，而某些专项参数则需特定预处理。实现数据汇总与远程传输，支持4G、以太网、LoRa等多种通信方式。本地存储功能采用16M内置存储及256GB TF卡扩展，确保数据在断电情况下不丢失，为后续数据追溯提供保障。分析控制层数据处理与传输系统接收前端感知层的数据，进行初步处理和分析，然后传输至远程数据管理中心。远程数据管理中心负责数据的存储、进一步分析、生成报告和预警信息。用户可通过管理平台查看实时数据、历史数据、生成报表等。

一、产品介绍

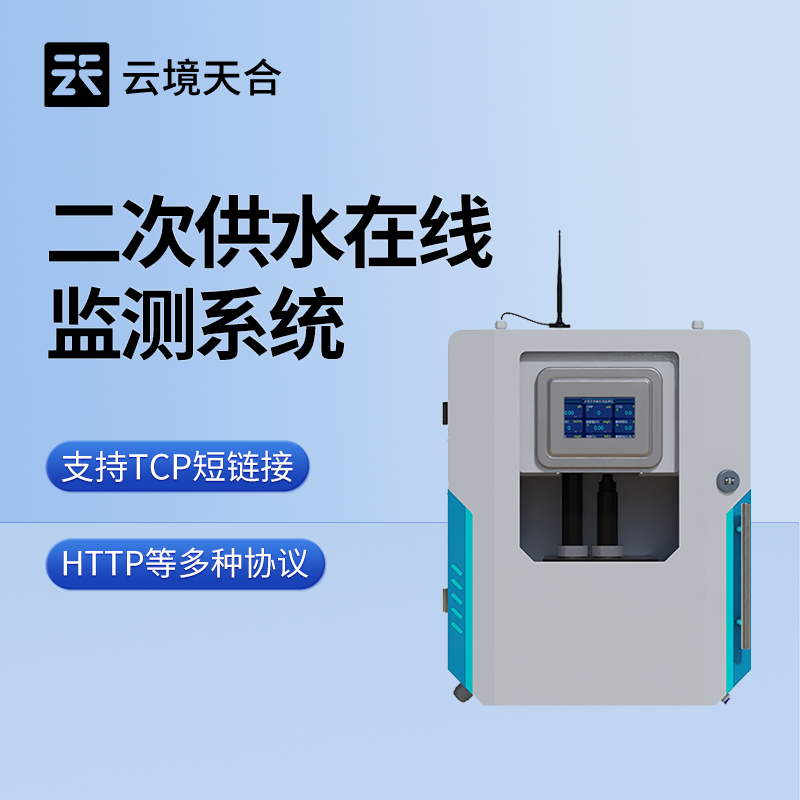

二次供水监测箱是基于物联网技术的综合传感器采集、显示、历史曲线，供水水质监测微系统，由稳流排气单元、分析监测传感器单元、系统控制单元和远程通讯单元等组成，具备完善的供电、网络通讯、数据云端实时观测分析等功能。

二、应用领域

该设备用于供水末梢＜0.3Mpa管压环境。可广泛应用城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利、水务管理、卫生监督等领域的在线分析设备。

三、功能与特点

1、GPRS联网4G。

2、支持扩展RJ45联网。

3、支持扩展传感器远传。

4、4.3寸触摸显示屏。

5、扩展支持8G数据存储、TF卡数据导出。

6、支持一路RS485 modbus-RTU协议从站。

7、支持多路RS485 modbus-RTU传感器扩展。

8、配套物联网数据展示、存储、分析平台。

9、平台支持TCP短链接、HTTP协议等多种协议数据转发。

四、系统组成

供水水质监测微系统由供电单元、传感器数据监测单元、显示单元、流通池单元和远程通讯单元及集成箱主体单元组成。

1、供电单元

电源适配器AC220转DC12V/2A。

2、分析测试单元

分析测试单元，主要由余氯、PH、水温、浊度、电导率传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下

序号	传感器类型	测量范围	测量原理	测量精度	备注
1	余氯	0~5.00 mg/L	电极法	读数的±5%；±0.3℃	余氯pH一体式
2	pH	0~14（ph）	电化学（盐桥）	± 0.1PH；±0.1℃	余氯pH一体式
3	温度	0~85℃	高精度数字传感器	±0.1℃
4	浊度	0~1000NTU	散射光法	± 1%
5	电导率	0~10000uS/cm	接触式电极法	± 1.5%

3、集成箱主体单元

安装方式	机柜挂墙式安装，有配套悬挂支架。
外形尺寸	520X240X210mm（不含外置通讯天线）含天线总高800mm
外壳材质	304不锈钢。
防护等级	IP54
供电	AC220V 内部电源适配器AC220转DC12V/3A
进水口	外径φ6.5的2分净水器PE管，流速500mL/min，压力0.1-0.2MPa
出水口	外径φ6.5的2分净水器PE管，流速400mL/min
排污口	外径φ6.5的2分净水器PE管，流速100mL/min（也可手动定期排污）

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,

以上水质传感器工作环境0-50℃，＜0.3Mpa。

监测参数可根据需求配置相对应的传感器，以上只列举部分传感器参数作为参考。详情请阅读传感器说明书。
